測缸規(不膨脹握把) 844 N
型號 :
844 N
單位 : 重複精度：≤ 0.5 μ m
尺寸 : 量測範圍：18 mm - 50 mm / 0.7" - 2 " (18 mm ~ 800 mm)

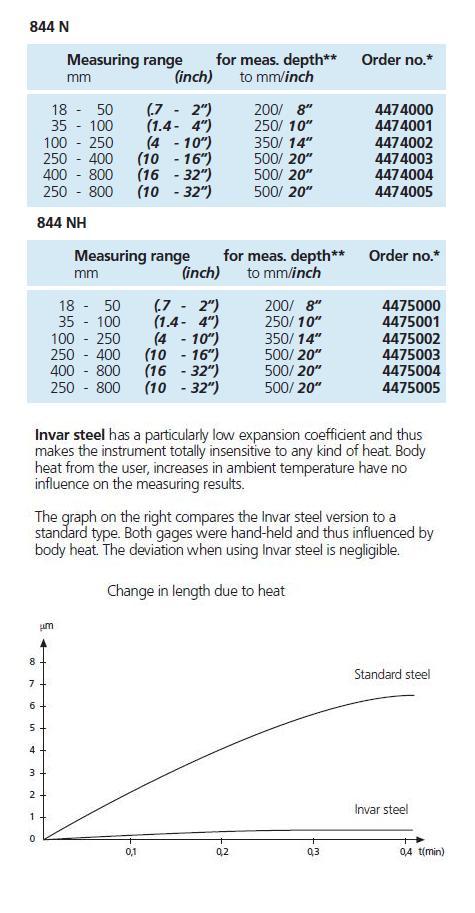

844 N / 844 NH 缸徑規規格
844 N 與 844 NH 系列缸徑規 提供多種量測範圍，可滿足不同工件深度量測需求， 適用於機械加工、模具製造、精密零件檢驗及品管量測。 其中 844 NH 採用 鎢鋼測頭製作， 可有效降低使用上的磨損，提高量測穩定性。
844 N 標準測頭型
| 量測範圍 (mm) | 量測範圍 (inch) | 適用最大量測深度 | 型號 |
|---|---|---|---|
| 18 - 50 mm | 0.7" - 2" | 200 mm / 8" | 4474000 |
| 35 - 100 mm | 1.4" - 4" | 250 mm / 10" | 4474001 |
| 100 - 250 mm | 4" - 10" | 350 mm / 14" | 4474002 |
| 250 - 400 mm | 10" - 16" | 500 mm / 20" | 4474003 |
| 400 - 800 mm | 16" - 32" | 500 mm / 20" | 4474004 |
| 250 - 800 mm | 10" - 32" | 500 mm / 20" | 4474005 |
844 NH 鎢鋼測頭型
| 量測範圍 (mm) | 量測範圍 (inch) | 適用最大量測深度 | 型號 |
|---|---|---|---|
| 18 - 50 mm | 0.7" - 2" | 200 mm / 8" | 4475000 |
| 35 - 100 mm | 1.4" - 4" | 250 mm / 10" | 4475001 |
| 100 - 250 mm | 4" - 10" | 350 mm / 14" | 4475002 |
| 250 - 400 mm | 10" - 16" | 500 mm / 20" | 4475003 |
| 400 - 800 mm | 16" - 32" | 500 mm / 20" | 4475004 |
| 250 - 800 mm | 10" - 32" | 500 mm / 20" | 4475005 |
低膨脹合金鋼的優勢
844 N跟844NH 採用 Invar（因瓦合金）製造，其最大的特色是擁有極低的熱膨脹係數。 相較於一般工具鋼，能有效降低因環境溫度變化或手部接觸所造成的尺寸變化， 因此在高精度量測時能維持更高的測量穩定性與重複精度。
- 降低人體手溫對量測結果的影響
- 減少環境溫度變化造成的誤差
- 適合高精密加工及品管檢測
- 提高量測一致性與可靠性
- 長尺寸量測時效果更加明顯
Invar 與一般鋼材比較
官方測試顯示，在相同量測條件下， 一般工具鋼會因人體熱能傳導而產生明顯的尺寸膨脹， 而 Invar 合金幾乎沒有可觀察到的變化。 因此，在長時間量測或高精度檢測作業中， 844 N/844NH 能提供更穩定且可靠的量測結果。
